法兰封头泄漏堵漏方法

2020-1-29 17:30:31 点击：

某厂净化车间变换气水冷器封头泄漏，介质为变换气，压力为2. 0MPa,温度为40C，法兰直径为100mm,，法兰间隐为15mm，比较均匀。

解决方法:

(1)此法兰直径为100mm,属较大型法兰，如果采用整体夹具，那么夹具的用料、机加工工程加工费用较大，而且注胶使用的胶量也比较多，所以花费比较昂贵，采用局部泄漏。

(2)针对泄漏部位，设计局部夹具，只密封泄漏部位，这样既堵住漏点，又节约费用。

(3)制作夹具，首先制作密封块，密封块的长度应为内垫片到法兰外沿的距离，开槽的宽度比法兰连接螺栓宽2mm左右，根据变换气水冷器封头的尺寸，制作密封块。如图12 -3所示。

(4) 密封块制作完后，在法兰上试一下，是否合适，如有不合适的地方修磨-下，再制作定位螺栓和压板(见图12 -4)。

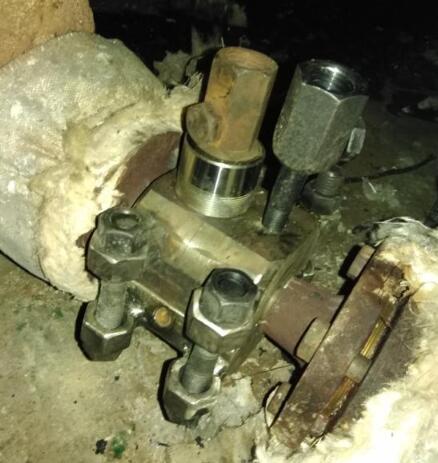

(5)所有夹具做完后，在法兰上试装一次，发现有缺陷，进行修整。安装完后，对注胶孔注胶，一次堵漏成功，如图12-5所示。

这个例子使用两种方法。
